Solution プリント基板検査ソリューション

対象分野 プリント基板検査
このソリューションが
解決する課題
  • 外観検査の精度を向上させたい
  • 検査のスピードを高めたい
  • 人の目、既存設備で検出できない瑕疵・不良の検出
  • 検査で見つかった欠陥を分類したい

3種類の画像を同時に取得。DLで高精度・省人化を両立

ラインカメラと特殊照明を組み合わせて複数の画像を撮像し、ディープラーニングで検出することにより、高精度・高速な基板検査を実現するソリューションです。プリント基板特有の瑕疵に対応するためには、基板表面(シルク印刷等)、スルーホール、ランド・パッドの3種類の画像が必要です。当ソリューションでは、1台のラインカメラでこれらの画像を分離して撮像。さらにそれぞれの画像をディープラーニングにより検査することにより、高精度な検査を実現しています。さらに欠陥分類を、ディープラーニングによって自動的に実施。省人化を後押しします。

システム構成例

技術特徴

プリント基板検査ソリューション

  • 高精度な欠陥検出を実現
  • ラインカメラ1台と特殊照明により、基板表面(シルク印刷等)、スルーホール、ランド・パッドの3つの画像を同時に撮像。検査ステーションを一カ所に集約できます
  • ディープラーニングによる欠陥分類までを全自動で実施、人員を削減
  • 検査のための登録は、ディープラーニングにOKワークを登録するだけで完結。複雑な検査設定は不要です

通常の撮像画像。

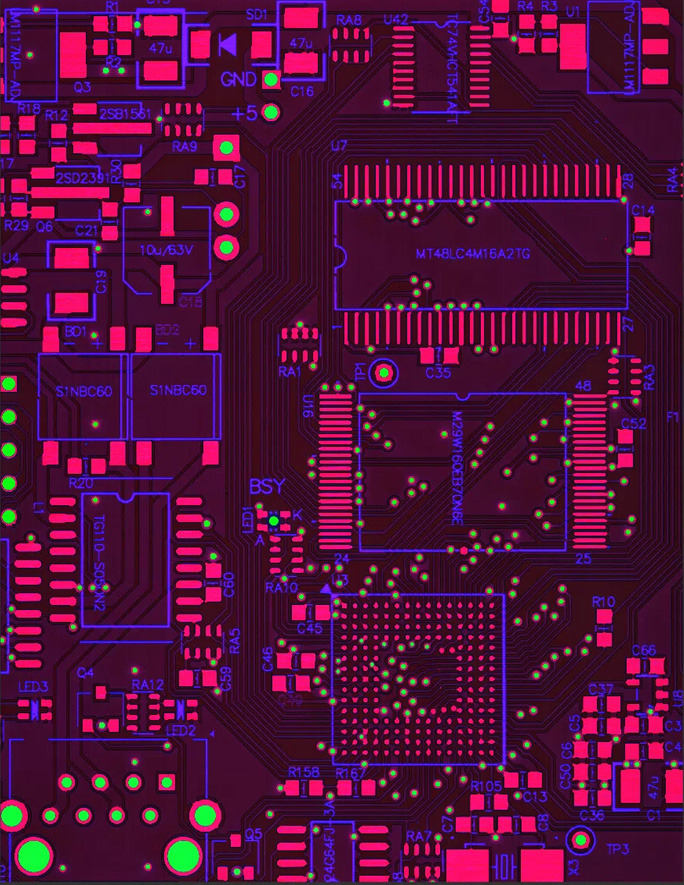

今回の特殊照明による撮像画像。

RGBのRに分解して検査。

RGBのGに分解して検査。

RGBのBに分解して検査。
